Analog Devices AD5593R Configurable ADC/DAC with On-chip Reference, I²C Interface

Analog Devices AD5593R可設定ADC/DAC
含晶片內建參考、I²C介面

Analog Devices AD5593R可設定ADC/DAC，本產品含晶片內建參考、I²C介面，同時具備8個I/O腳位，設計師可將其個別設定為DAC輸出、ADC輸入、數位輸出或數位輸入。當I/O腳位設為類比輸出時，此裝置將由12位元DAC驅動。DAC的輸出範圍為0V至VREF或0V至2 × VREF。當I/O腳位設為類比輸入時，此裝置將透過類比多工器連接至12位元ADC。ADC的輸入範圍為0V至VREF或0V至2 × VREF。設計師亦可將I/O腳位設定為通用型數位輸入或輸出(GPIO)腳位。透過I²C寫入或讀取操作以存取GPIO暫存器，即可設定或讀回GPIO腳位的狀態。AD5593R提供內建的2.5V、20 ppm/°C參考（預設為關閉）及內建溫度指示器，讓晶粒溫度能夠一目了然。溫度值的讀回為ADC讀取序列的一部分。AD5593R 8通道12位元可設定ADC/DAC，本產品可在−40ºC至+105ºC的溫度範圍內運作，不僅適用於控制與監視，也能用於一般用途類比與數位I/O應用。

產品特色
  • 8通道可設定ADC/DAC/GPIO
    • 可設定為下列任一組合
      • 8個12位元DAC通道
      • 8個12位元ADC通道
      • 8個一般用途I/O腳位
    • 內建溫度感測器

  • 16導線TSSOP封裝
  • I²C介面

應用
  • 控制與監視
  • 一般用途類比與數位I/O

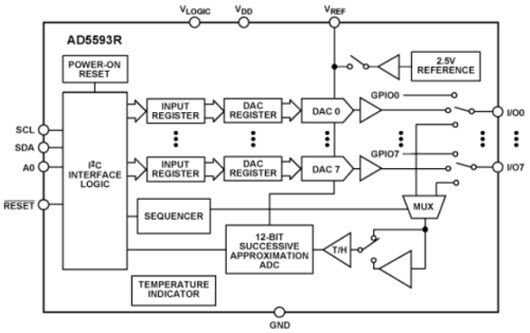

功能方塊圖
Functional Block Diagram
