Analog Devices Inc. MAX77505 16A低IQ降壓轉換器
Analog Devices MAX77505 16A低IQ降壓轉換器是一款低靜態電流（典型值為800nA）、高效遲滯降壓轉換器，工作輸入電壓範圍為2.5V至16V。此裝置在整個負載範圍內具有高效率，非常適合需要較長待機／空閒時間和較短工作時間的一次電池或四節鹼性電池供電的應用，例如資產追蹤和門鎖裝置。
電阻器 (RSEL) 可從0.8V至5.5V之間的30個預設輸出電壓中選擇一個。該裝置具備輸入欠壓鎖定、逐週期開關電流限制和熱關斷功能，以保護系統及裝置本身。Analog Devices MAX77505採用10腳位FC2QFN封裝 (2.0mm x 2.0mm x 0.55mm)。
特點
- 2.5V至16V輸入電壓
- 0.8V至5.5V輸出電壓
- 長電池壽命
- 70nA關機電流
- 800nA超低靜態電流 (IQ)
- 100μA負載時效率：86%（7.6VIN、3.3VOUT時）
- 峰值效率：95%（7.6VIN、3.3VOUT時）
- POKB輸出（開路）
- SEL腳位，用於選擇輸出電壓
- 保護功能
- 逐週期電感器峰值電流限制
- 短路、欠壓鎖定 (UVLO) 及熱保護
- FC2QFN-10封裝 (2.0mm x 2.0mm x 0.55mm)
應用
- 2-3節鋰離子電池應用
- 4節鹼性電池應用
- 物聯網、穿戴式裝置
- 智慧電錶、門鎖、資產追蹤器等

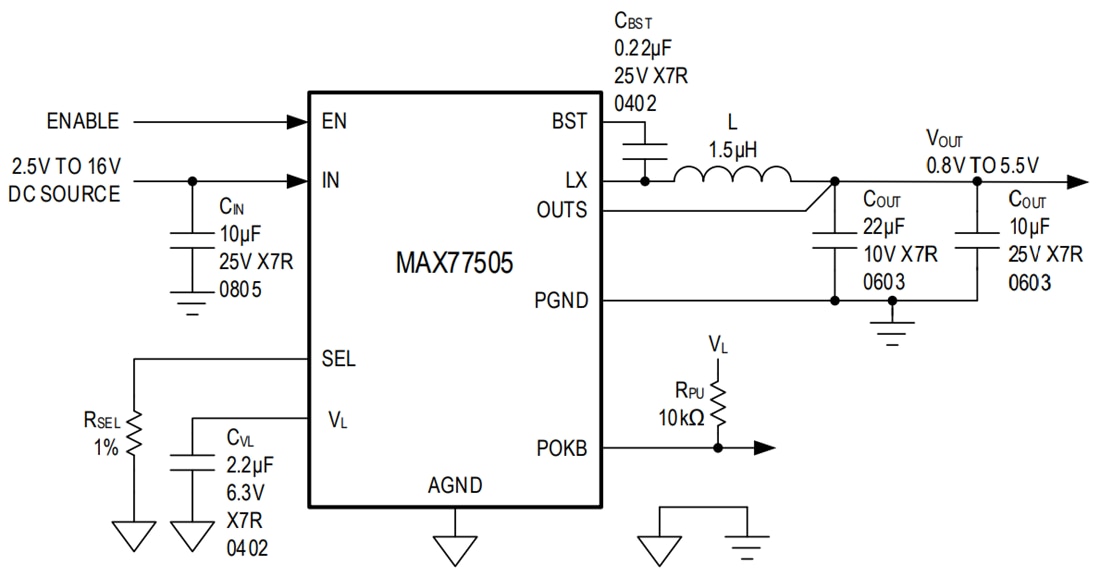

簡化應用圖
