Eaton Electronics ECST電流感測變壓器
Eaton ECST電流感測變壓器是一種SMT封裝變壓器，初級感測電流額定值為15A。這些變壓器具有低直流電阻和廣泛的匝數比選擇。Eaton ECST電流感測變壓器適用於各種應用，包括開關電源供應器、反饋控制、過載感測和停機保護。
特點
- SMT安裝
- 50KHz到1MHz頻率範圍
- 15A感測電流（最大值）
- 1:20至1:200匝數比範圍
- 作業溫度範圍：-40°C至+125°C
- 0.053μH至1000μH電感範圍
- 3.9mΩ DRC初級（參考值）
- 0.21Ω至8Ω DRC次級（最大值）
- 0.22mH至22mH次級電感（在100kHz時）
應用
- 開關電源供應器
- 反饋控制
- 過載感測
- 負載下降／停機保持
影片

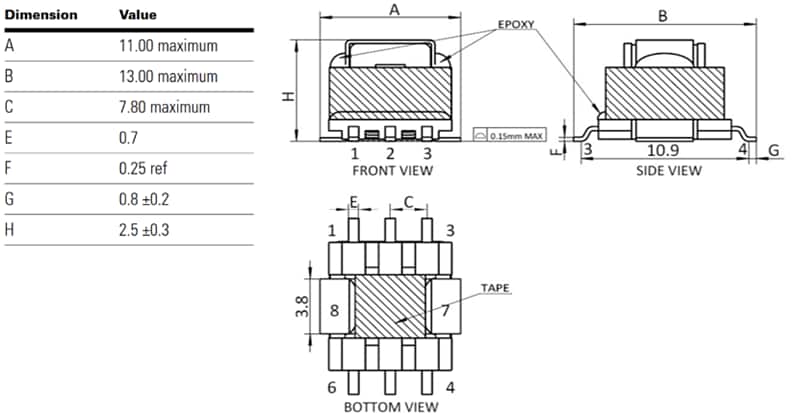

尺寸
