Hirose Electric FX22 Series Coplanar Mating Connectors

Hirose FX22系列共面配接連接器

Hirose Electric FX22系列共面配接連接器可在X與Z方向提供±0.6mm浮動範圍。FX22連接器亦採用雙樑接觸設計，大幅提升連接器的抗震能力。共面連接可提供40至80個位置。這些裝置具備0.7A額定電流及AC 50V額定電壓。


產品特色
  • XZ方向±0.6mm最大浮動
  • 自我清潔功能以及雙樑接觸的抗震能力
  • 高度極低，僅4.2mm
  • 共面連接提供40至80個位置
  • ±1.2mm自我對齊結構可供輕鬆配接
  • 符合RoHS標準
規格
  • 作業溫度範圍：-55°C至+85°C
  • 額定電流：0.7A
  • 額定電壓：AC 50V
  • 絕緣電阻：最低100MΩ (DC 100V)
  • 耐電壓：AC 150V、1分鐘
  • 接觸電阻：最高70mΩ
  • 耐用性：50次

零件編號 位置編號 產品類型
FX22-40P-0.5SH 40 接頭
FX22-50P-0.5SH 50 接頭
FX22-60P-0.5SH 60 接頭
FX22-80P-0.5SH 80 接頭
FX22-40S-0.5SH 40 插座
FX22-50S-0.5SH 50 插座
FX22-60S-0.5SH 60 插座
FX22-80S-0.5SH 80 插座

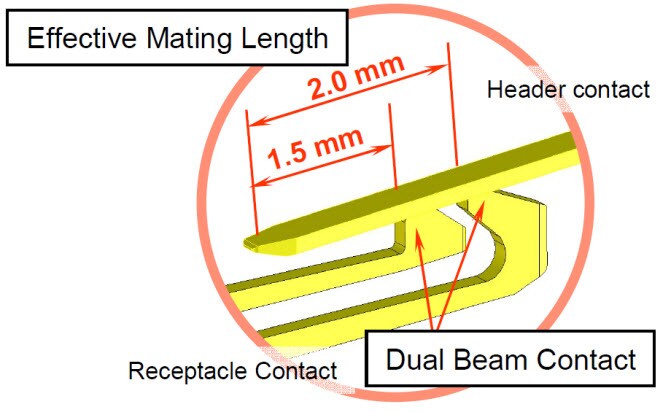

雙樑接觸
Dual Beam Contact

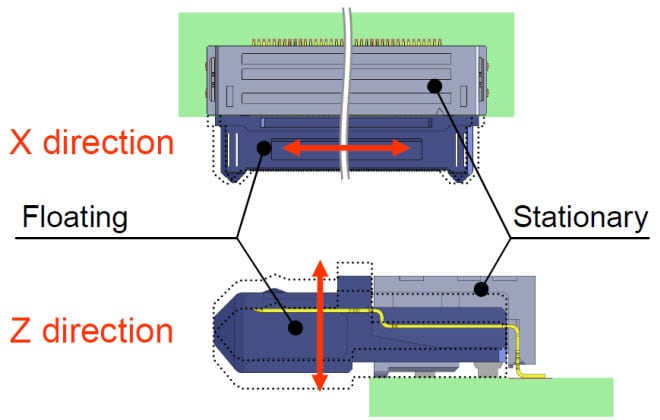

浮動範圍
Floating Range
