Infineon Technologies IMD111T/IMD112T智慧型馬達控制驅動器
Infineon Technologies IMD111T/IMD112T智慧型馬達控制驅動器是用於控制變速驅動器的高整合度IC系列。這款驅動器整合了馬達控制器與高壓三相閘極驅動器和電壓穩壓器。馬達控制器使用動作控制引擎 (MCE) 建立立即可用的解決方案，透過其控制永磁同步馬達 (PMSM)。使用此驅動器的任何馬達系統，將能達到最低的系統與開發成本，在最短時間內上市。整合式指令碼引擎允許在不干擾馬達和PFC控制演算法的情況下提高應用彈性。
特點
- 動作控制引擎 (MCE)，可作為立即可用的變速驅動器控制解決方案
- 整合式指令碼引擎，可自訂應用控制
- 整合驅動器與系統保護功能
- 磁場定向控制 (FOC)，適用於永磁同步馬達 (PMSM)
- 彈性的空間向量PWM，適用於正弦電壓控制
- 透過單分流或腳分流感測電流
- 無感測器或霍爾感測器操作（類比/數位霍爾）
- 用於過電流保護的整合式類比比較器
- 內建溫度感測器
- 功率因數校正 (PFC) 控制
- 彈性的控制輸入選項：UART、頻率、工作週期或類比訊號
- 經認證的驅動器安全功能，符合IEC/UL 60730-1「Class B」標準
- 600V阻斷電壓的高壓三相閘極驅動器
- 閘極驅動器15V供應電壓
- 具負瞬態耐用性的薄膜SOI技術
- 超高速整合自舉二極體
- 整合5V電壓穩壓器，用於為控制器供電
- 提供外部5V輸出
- 小巧的LQFP-40封裝，經過改善的間隙及爬電效能
- 尺寸沿襲自LQFP-48
應用
- 小型家電和主要家電
- 風扇、幫浦、壓縮機
- 通用型可變速驅動器
相關套件
Infineon Technologies REF_Fridge_D111T_MOS Reference Design Kit
A complete reference design board designed for refrigerator compressors.

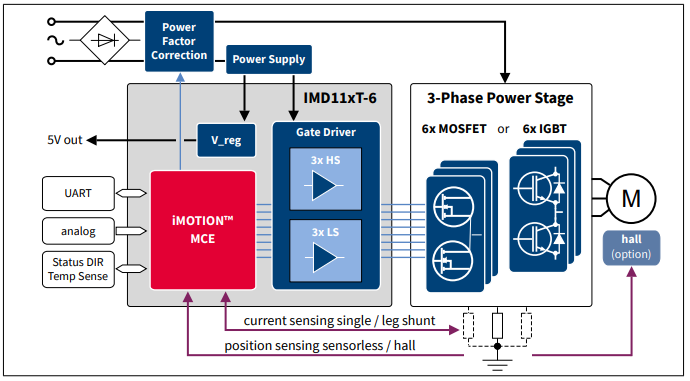

方塊圖
