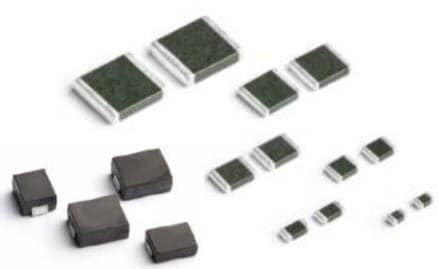

KEMET Electronics Varistors

KEMET壓敏電阻

KEMET SMD壓敏電阻可保護電路，避免電路因高能放電而損壞。每個系列都有適合的目標應用：

  • VA系列適合汽車應用。
  • VC系列為低電壓、125ºC。
  • VE系列適用於抑制電感性開關和其他瞬態事件。
  • VG系列的電容低於400pF，適合保護高速I/O線路。
  • VK系列可在低電壓區避免電壓突波，也能避免高頻雜訊。
  • VM系列可在汽車電壓區避免電壓突波，也能避免射頻雜訊。
  • VP系列為塑料封裝，抗濕性優異，可用於醫療儀器和設備，例如戶外的行動通訊基礎架構，以及專業性或消費性白色家電。

KEMET 雙重功能
 SMD
系列 VM
VK
VA VC
 VE
 VG
VP
 產品資料VK103MK151R011P050 Datasheet  VK103MK151R011P050 Datasheet VA Series DatasheetVA0805K121R014 Datasheet  VA0805K121R014 DatasheetVA0805K121R014 Datasheet VA0805K121R014 Datasheet
封裝 KEMET VM & VK
KEMET VA, VC, VE, VG
KEMET VP
DC電壓範圍(Vdc) 16 .. 56 3 .. 125 16 .. 56 3 .. 170 3 .. 170 18 14 .. 385
AC電壓範圍(Vrms) 14 .. 40 2 .. 95 14 .. 40 2 .. 130 2 .. 130 14 11 .. 300
Imax(8/20us) (A) 800 .. 1200 150 120 .. 1200 30 .. 1200 30 .. 1200 20 .. 30 100 .. 1200
溫度(°C) -40 .. +125 -40 .. +125 -55 .. +125 -55 .. +125 -55 .. +150 -55 .. +125 -40 .. +85
典型電容 0.47u .. 1.5µF 10n .. 1µF 0.37n .. 10nF 160p .. 1.95nF 160p .. 1.95nF 75p .. 400pF 70p .. 3.1nF
尺寸 7.5x9 / 8x12mm 6x9mm 0805 .. 2220 0603 .. 2220 0603 .. 2220 0603 .. 1210 3225 .. 4032
應用 避免汽車電子設備（擋風玻璃雨刷、升窗器、座椅調整等）內DC馬達的瞬態和EMI雜訊。VM/VK是由壓敏電阻和電容器組成的單一元件。

可避免汽車應用中的過電壓瞬態。 可抑制電感性開關或其他瞬態事件，具電路板層級的ESD保護。

低電容值，極適合在高速資料傳送作業中保護I/O線路，對工業、消費性電子產品進行ESD保護。為IC提供內建的瞬態電壓提供保護。 標準SMD壓敏電阻用於抑制瞬態突波，適合工業應用、太陽能系統、電信、家電、變頻器、市電/線路電壓。
