Microchip Technology EV96R35A觸控式橋接器套件

Microchip EV96R35A觸控式橋接器套件是一種用於觸控設計的調校橋接器，提供有線(USB)及無線BLUETOOTH® (BT)觸控調校。EV96R35A是Microchip的所有觸控解決方案的橋接器，從交鑰匙觸控產品到運行Microchip觸控庫的微控制器。

• 觸控交鑰匙產品系列（MTCH、CAP及AT42QT）
• 觸控庫解決方案，涵蓋PIC®、AVR®、SAM及PIC32 MCU

Microchip觸控式橋接器韌體透過MPLAB Discover提供，並在功能上進行了升級。

特點

  • 輸入電源範圍：1.8V至5V
  • 內建BLUETOOTH® RN4678模組
  • ATSAMD21可程式主機裝置
  • 主機MCU及外部觸控裝置之間的電平轉換器，以啟用所有電壓軌上的調校
  • 通訊支援PC視覺化：
    • USB
    • BLUETOOTH
  • 通訊連接埠至目標裝置：
    • UART
    • SPI
    • I2C
    • GPIO
  • 用於連接目標板的公座
  • 作為MCP2221A分接模組的套件公座選配件
  • 通訊狀態LED

相關開發工具

Microchip Technology Curiosity Nano Touch Adapter (AC80T88A)

Platform to ease the connection between Curiosity Nano kits and Explained-Pro touch extension board.

Learn More關於Microchip Technology Curiosity Nano Touch Adapter (AC80T88A) View Products與Microchip Technology Curiosity Nano Touch Adapter (AC80T88A)相關

Microchip Technology MCP2221 Breakout Module

A development and evaluation platform for the MCP2221 USB-to-UART/I²C Converter.

Learn More關於Microchip Technology MCP2221 Breakout Module View Products與Microchip Technology MCP2221 Breakout Module相關

Microchip Technology AT42QT1010 Evaluation Kit

Designed to evaluate the AT42QT series of capacitive touch sensors.

Learn More關於Microchip Technology AT42QT1010 Evaluation Kit View Products與Microchip Technology AT42QT1010 Evaluation Kit相關

相關產品

Microchip Technology SAM D21 ARM® Cortex®-M0+微控制器

低功耗MCU，提供32至64腳位選擇，內建最高256KB快閃記憶體和32KB SRAM。

Learn More關於Microchip Technology SAM D21 ARM® Cortex®-M0+微控制器 View Products與Microchip Technology SAM D21 ARM® Cortex®-M0+微控制器相關

Microchip Technology RN4678藍牙雙模模组

整合式陶瓷晶片天線及射頻遮罩設計。

Learn More關於Microchip Technology RN4678藍牙雙模模组 View Products與Microchip Technology RN4678藍牙雙模模组相關

PCB佈局

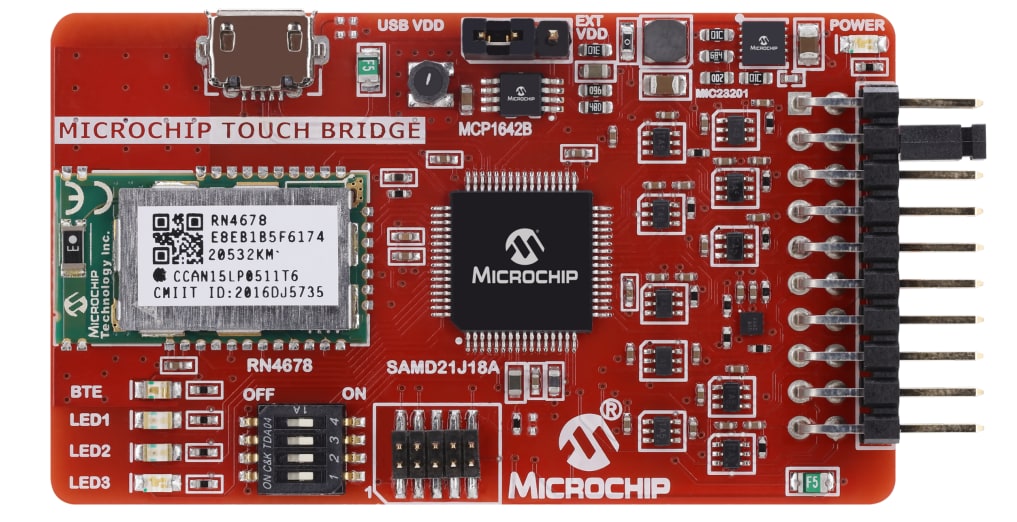

Microchip Technology EV96R35A觸控式橋接器套件

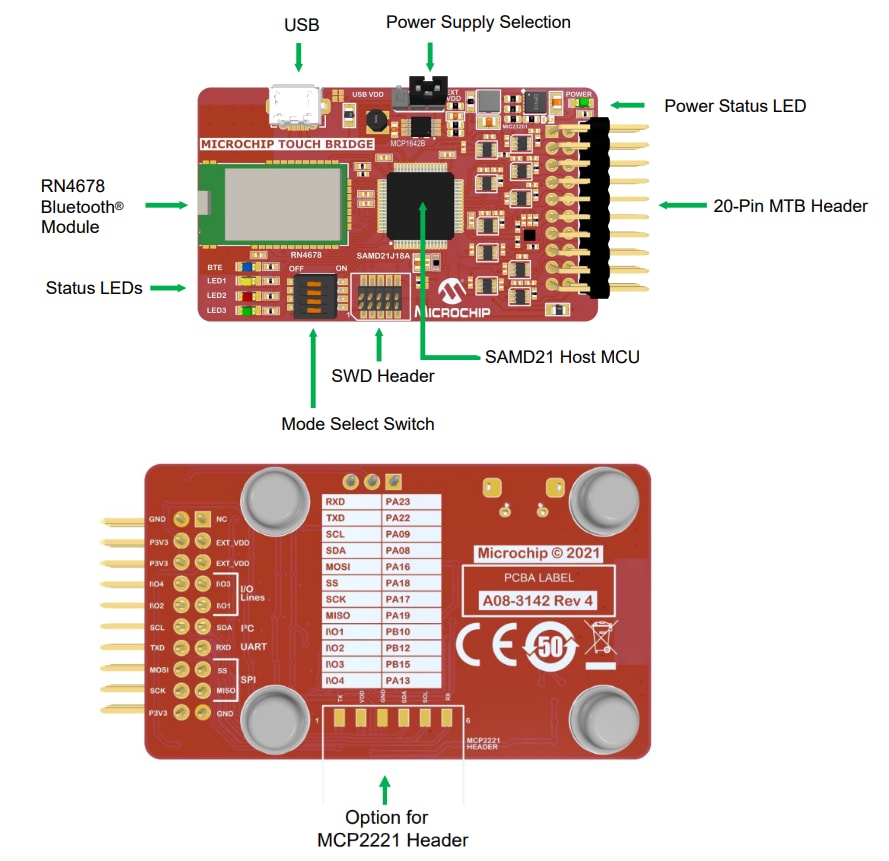

快速入門

定位電路 - Microchip Technology EV96R35A觸控式橋接器套件

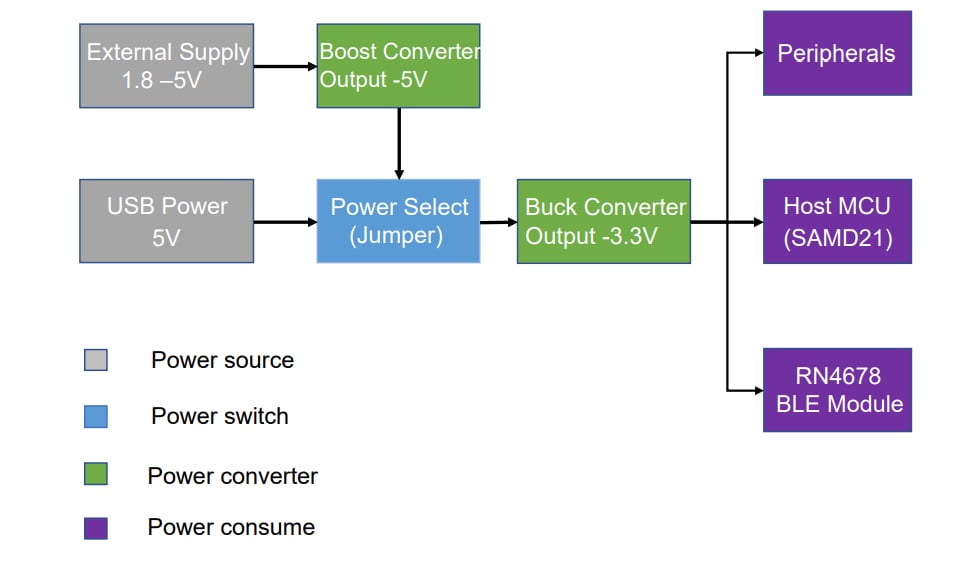

電源方塊圖

結構圖 - Microchip Technology EV96R35A觸控式橋接器套件
發佈日期: 2022-07-29 | 更新日期: 2022-08-08
