Renesas Electronics ISL99390FRZ 90A智慧功率級 (SPS) 模組
Renesas Electronics ISL99390FRZ 90A智慧功率級 (SPS) 模組與ISL68/69xxx數位多相 (DMP) 控制器和相位倍增器 (ISL6617A) 相容。90A SPS在線路、負載和溫度方面提供出色的電流感測精度。將Renesas數位PWM控制器與SPS結合，可針對負載線穩壓器實現精確的系統等級電源管理和高效的瞬態回應。這些元件省去了典型的DCR感測網路和相關的熱補償元件，簡化了設計
Renesas ISL99390FRZ 90A SPS模組採用熱增強型5x6封裝，可打造高密度設計。
ISL99390FRZ配備三態PWM 輸入，可與多相 PWM 控制器和倍相器配合使用，在異常工作條件下提供穩健的解決方案。此外，該器件還具有集成故障保護功能，包括HFET過電流、HFET 短路、智慧反向過流 (SROCP)、過熱 (OTP) 和VCC欠電壓鎖定 (低電壓鎖定)，從而提高了系統性能和可靠性。
特點
- 輸入範圍為+3.0V至+16V
- 8mV/°C溫度監視器TOUT
- 全面的故障保護，確保系統的高可靠性
- 高側FET短路和過電流保護
- 智慧反向過流 (SROCP)
- 過熱保護
- VCC欠電壓鎖定（低電壓鎖定）
- ±3%準確度的連續信號，用於電流監控
- 支援90A DC電流
- 3.3V相容三態PWM輸入
- 啟用輸入和故障報告輸出
- 低功率模式操作
- 最高1.25MHz開關頻率
- 符合RoHS標準，5x6 QFN封裝
應用
- 加速器（GPU、ASIC、人工智慧）
- 微處理器的核心、圖形和記憶體VR
- 伺服器、網路和雲端運算的高密度VR
- POL DC/DC轉換器和遊戲主機

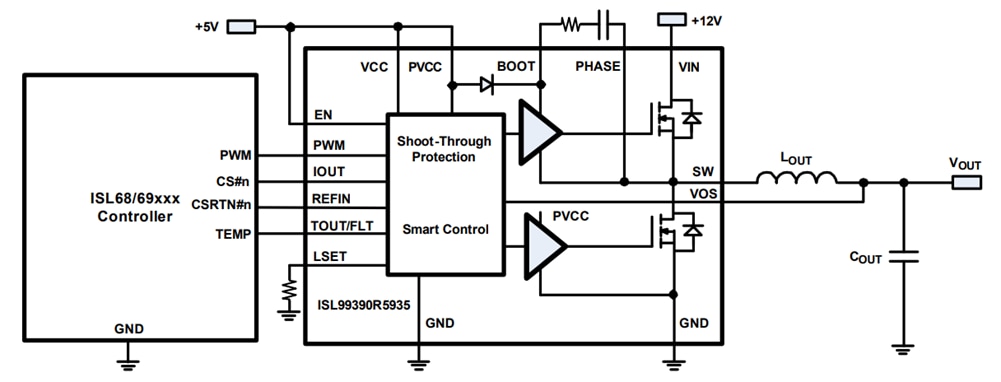

簡化應用方塊圖
