Toshiba DCL54x01四通道數位隔離器
Toshiba DCL54x01四通道數位隔離器是採用Toshiba CMOS技術和磁耦合結構的高速元件，可提供出色的效能。這些數位隔離器可在-40°C至+110°C的環境溫度範圍和2.25V至5.5V的寬供應電壓下作業。這些16腳位寬體SOIC封裝裝置具有5000VRMS隔離電壓、50Ω典型輸出阻抗，以及高達150Mbps的資料傳輸速率。DCL54x01四通道數位隔離器適用於多通道高速通訊應用，例如採用SPI通訊的I/O介面。
特點
- 最高150Mbps資料傳輸速率
- 電壓供應範圍：2.25V至5.5V
- 典型傳播延遲：10.9ns（5.0V作業）
- 高低預設輸出選項
- 高共模瞬態抗擾性 (CMTI)：±100 kV/μs
- 低脈寬失真，典型值：0.8ns
- 最大輸出電流：±15mA
- 典型輸出阻抗：50Ω
- 輸入電流：±10μA
- 耐電壓：5 kVRMS
- 16腳位寬體SOIC封裝
- 環境溫度範圍：-40°C至+110°C
- 接面溫度範圍：-40°C至+150°C
- 最高焊接溫度：+260°C
- 符合RoHS標準
應用
- 工業自動化系統
- 馬達控制
- 逆變器
- 交換電源供應器
影片

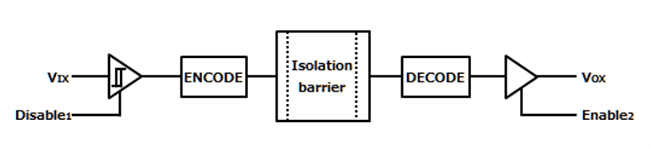

內部電路示意圖
