Texas Instruments LMR71915EVM-FLBK Fly-Buck™轉換器評估模組
Texas Instruments LMR71915EVM-FLBK Fly-Buck™轉換器評估模組展示了 LMR71915FDDAR 的功能，可穩定輸出12V。LMR71915FDDAR 可在變壓器初級側提供625mA電流，並具備500kHz的開關頻率。TI LMR71915FDDAR 是一款同步降壓轉換器，具有寬輸入電壓範圍、集成功率MOSFET、過電流保護和精密使能功能。此設備的額定工作結合溫度範圍為-40°C至+150°C。
特點
- 輸入電壓範圍：36V至115V
- 固定3ms軟啟動
- COT模式控制架構
- 峰值和谷值電流限制保護
- FPWM模式適用於Fly-Buck轉換器功能
- SOIC-8 封裝以方便使用
應用
- 通訊 - 磚式電源模組
- 工業電池組 (≥10S)
- 電池組 - 電動自行車、e-scooter、LEV
- 發動機驅動器、無人機
- 工廠自動化 - PLC
- 電網基礎設施 - 太陽能
- 工業、汽車和電訊系統中的通用隔離偏置電源

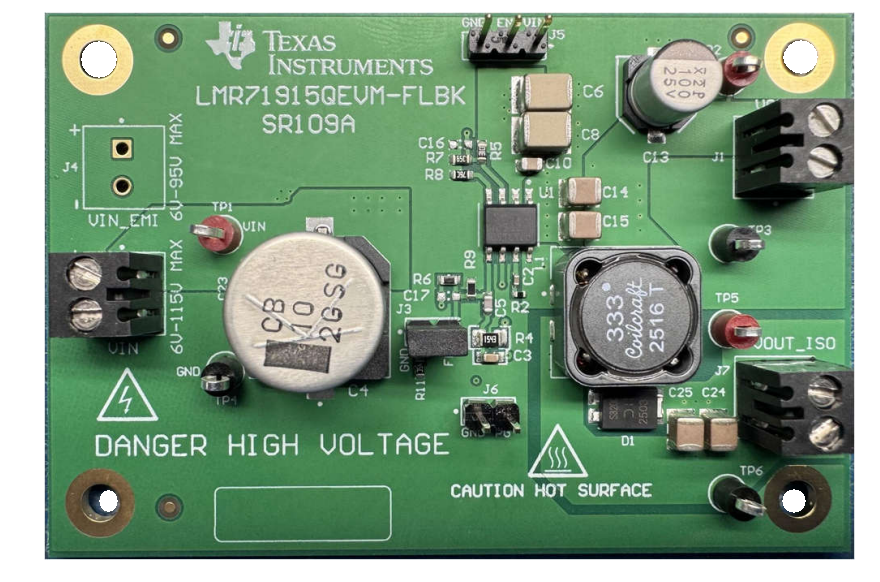

佈局

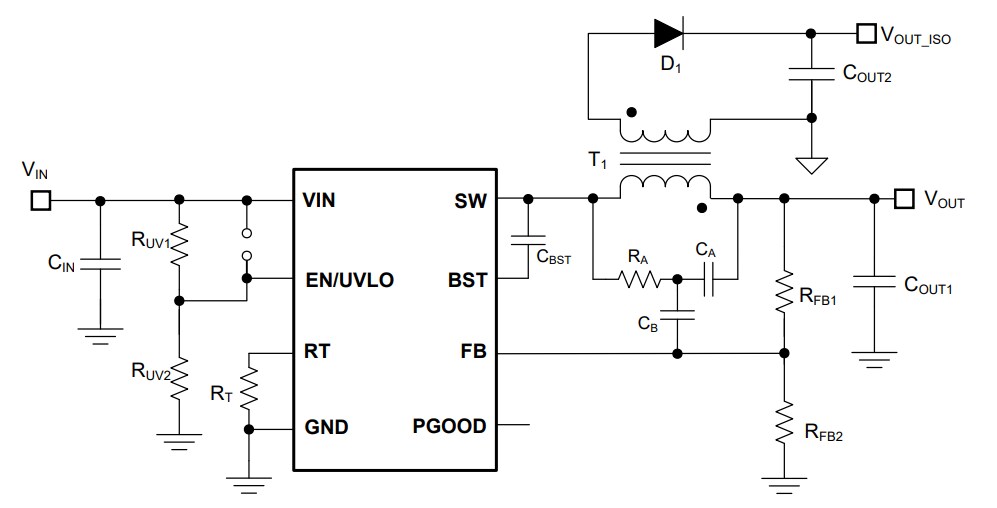

簡化原理圖

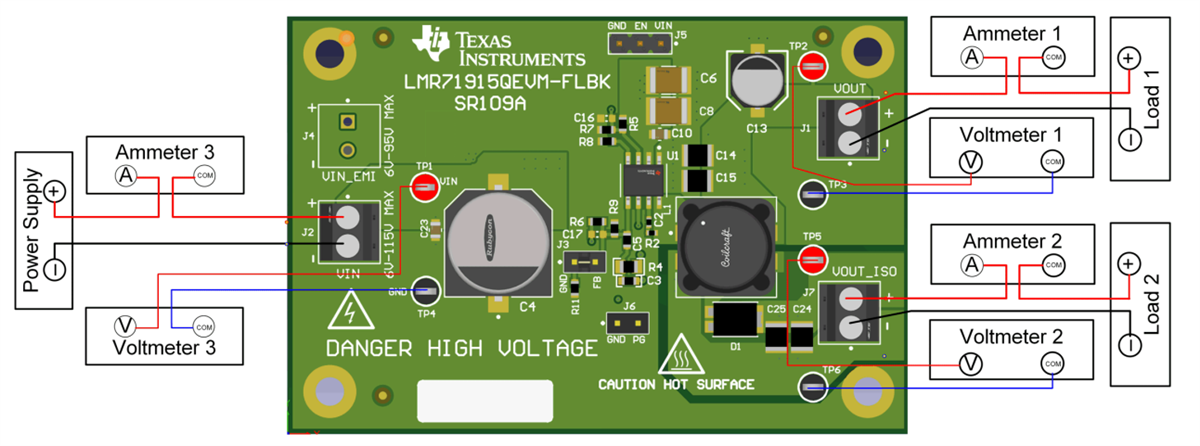

測試設置
