Toshiba TCR3LM 300mA低壓差穩壓器
Toshiba TCR3LM 300mA低壓差 (LDO) 穩壓器是CMOS通用型單輸出穩壓器，具有低靜態電流的開/關控制輸入。這些穩壓器提供0.8V至5.0V的固定輸出電壓，可驅動高達300mA的電流。這些裝置具有過電流保護、過熱關機和自動放電功能。Toshiba TCR3LM系列採用超小型塑膠模製封裝DFN4D（1.0mm x 1.0mm；典型值t 0.37mm），並具有低靜態電流（IOUT = 0mA時，典型值IB = 1.2μA）。TCR3LM系列可使用0.47μF的小型陶瓷輸入和輸出電容器，因此非常適合行動電話等需要高密度電路板組裝的可攜式應用。
特點
- 超小型封裝DFN4D（1.0mm x 1.0mm；典型值t 0.37mm）
- 低靜態電流（IOUT = 0mA時，典型值IB(ON) = 1.2μA）
- 高漣波抑制比（100Hz、0.8V輸出時，典型值為74dB）
- 快速負載瞬態回應（2.8V輸出、IOUT = 1mA至100mA時，-70/+35mV）
- 低壓差電壓（2.8V輸出、IOUT = 200mA時，典型值VDO = 213mV）
- 寬範圍輸出電壓（VOUT = 0.8V至5.0V）
- 過電流保護
- 過熱關機
- 自動放電
- 包含CONTROL和GND之間的下拉連接
- 可使用陶瓷電容器（CIN = 0.47μF，COUT = 0.47μF）

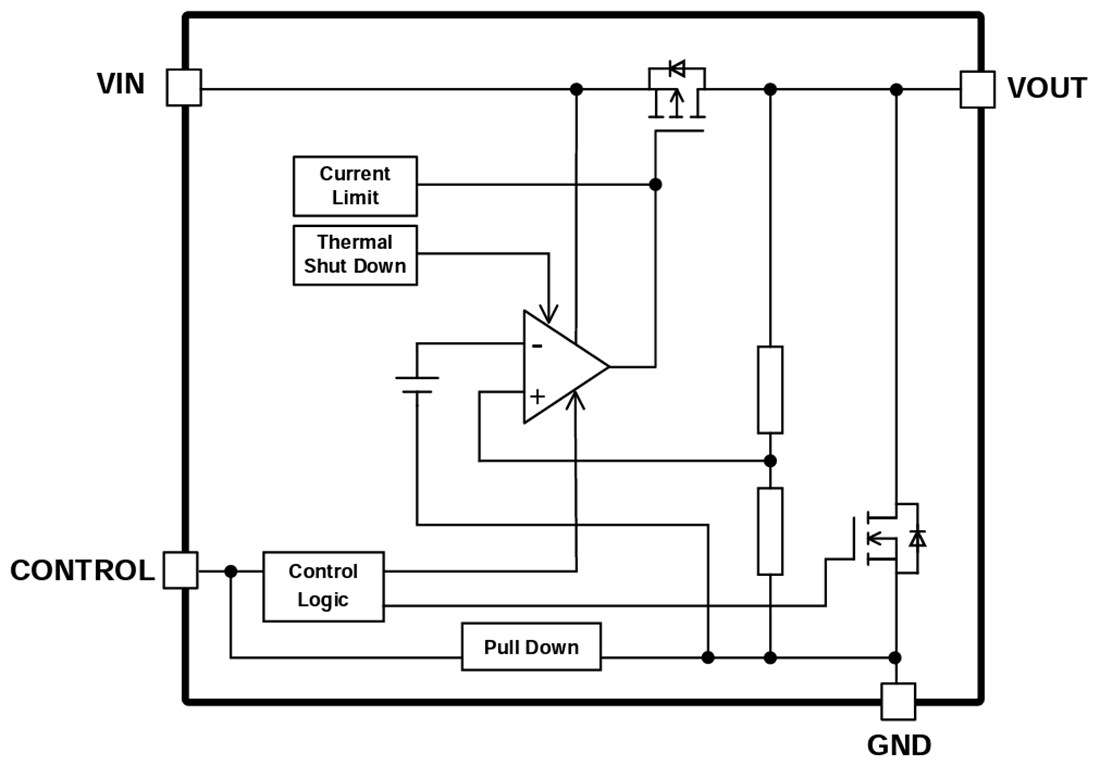

方塊圖
發佈日期: 2023-05-15
| 更新日期: 2024-01-19
