Toshiba XPQR3004PB 40V 400A汽車級MOSFET
Toshiba XPQR3004PB 40V MOSFET的RDS(ON) 為0.23 mΩ（典型值），電流為400A，閾值電壓 (Vth) 為2V至3V。其他產品特色還包括+175°C最高作業溫度，和10 μA最大漏電流 (VDS = 40V)。Toshiba XPQR3004PB MOSFET採用L-TOGL封裝，具有0.2°C/W的熱阻抗和750W的功耗。此裝置已通過AEC-Q101認證，非常適合汽車應用、切換電壓穩壓器、馬達驅動器和DC-DC轉換器。
規格
- 符合AEC-Q101標準
- 汲極電流 (DC)：400A
- 汲極-源極電壓：40V
- 功耗：750W
- 低汲極-源極導通電阻RDS(ON) = 0.23mΩ（典型值）(VGS = 10V)
- 熱阻抗：0.2°C/W
- 最大漏電流 (VDS = 40V)：10 µA
- 強化模式（VDS = 10V，ID = 1 mA）：2V至3V
- 單脈衝突崩能量：624mJ
- 最高作業溫度：175°C
- 存放溫度範圍：-55°C至+175°C
應用
- 汽車
- 切換電壓穩壓器
- 馬達驅動器
- DC-DC轉換器
影片

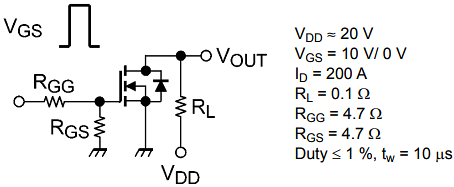

切換時間測試電路

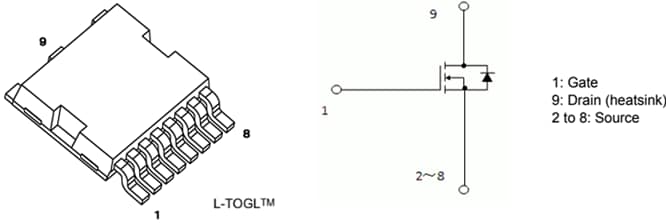

封裝和內部電路

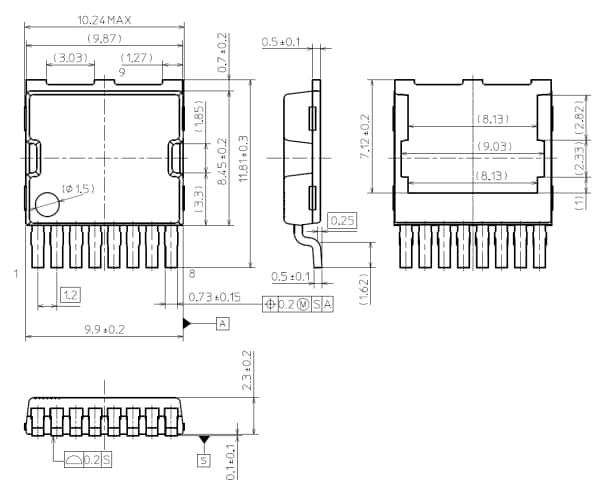

尺寸圖 (mm)
