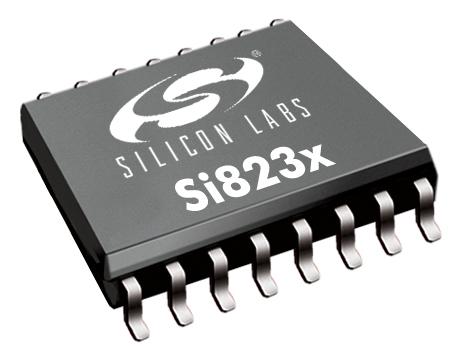

Silicon Labs Si823x隔離式驅動器

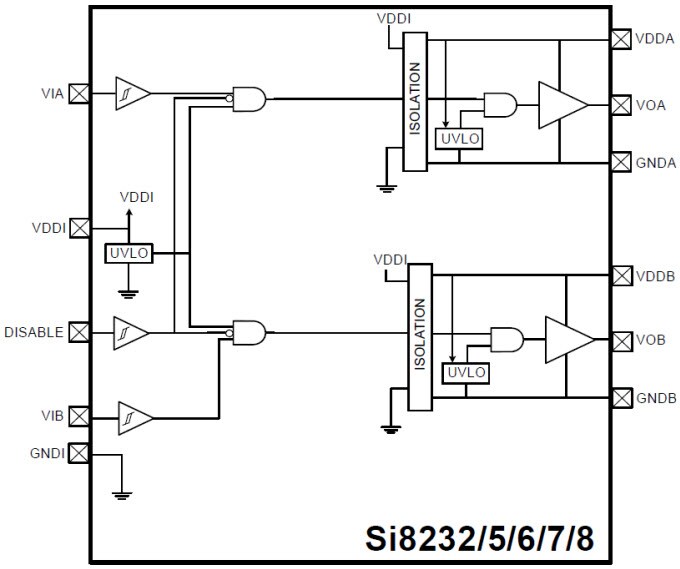

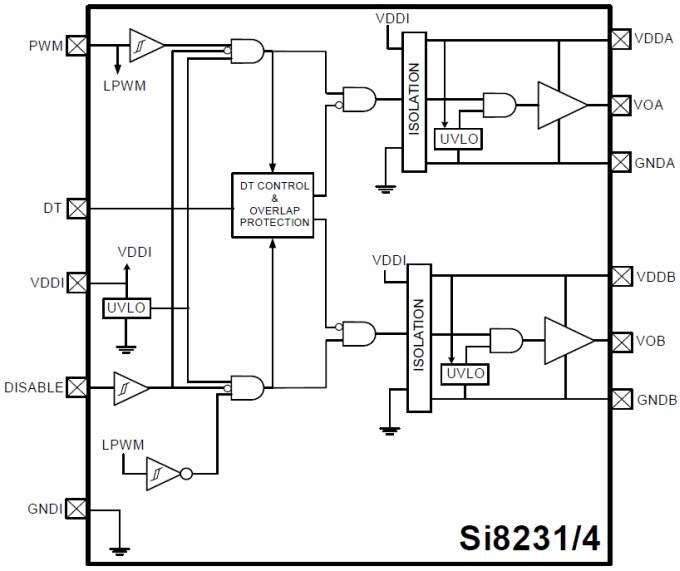

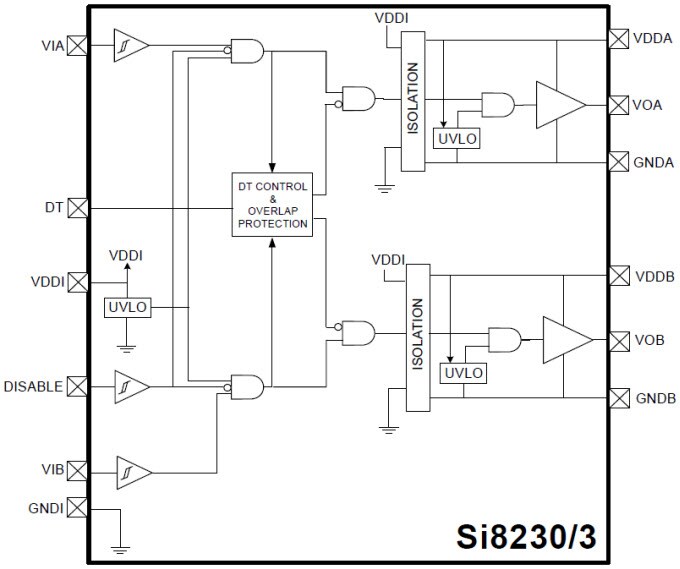

Silicon Labs Si823x隔離式驅動器將兩個獨立的隔離式驅動器結合到同一封裝中。Si8230/1/3/4為高側/低側驅動器，Si8232/5/6/7/8/9為雙驅動器。提供0.5A (Si8230/1/2/7) 和4.0A (Si8233/4/5/6/8/9) 尖峰輸出電流的版本。所有驅動器的最高作業供應電壓均為24V。Si823x驅動器採用Silicon Labs專利的矽隔離技術，可提供符合UL1577標準最高5kVRMS的耐電壓，傳播時間為極快的60ns。驅動器輸出可接至相同或不同的接地，或連接至正電壓或負電壓。含>400mV遲滯的TT等級相容輸入可使用在個別的控制輸入 (Si8230/2/3/5/6/7/8/9) 或PWM輸入 (Si8231/4) 組態。Si823x系列具有高整合度、低傳播延遲、安裝尺寸小、彈性和成本效益等特色，適合各種隔離式MOSFET/IGBT閘極驅動應用。
產品特色
  • 將兩個完全隔離式驅動器整合在同一封裝內
    • 高達5kVRMS輸入輸出隔離
    • 高達1500VDC尖峰驅動器間差分電壓
  • HS/LS和雙驅動器兩種版本
  • 高達8MHz切換頻率
  • 0.5A尖峰電流 (Si8230/1/2/7)
  • 4.0A尖峰電流 (Si8233/4/5/6/8/9)
  • 高電磁抗擾性
  • 60ns傳播延遲(最大)
  • 獨立的HS與LS輸入或PWM輸入兩種版本
  • 瞬態抗擾性 >45kV/μs
  • 覆蓋保護與可編程的死區時間
  • 寬廣的作業範圍
    • -40至+125 °C
  • 符合RoHS標準的封裝
安全審核
  • 符合UL 1577標準：
    • 最高5000Vrms可達1分鐘
  • CSA元件通知5A認可：
    • IEC 60950-1、61010-1、60601-1（加強隔離）
  • VDE符合證書：
    • IEC 60747-5-2 (VDE 0884 Part 2)
    • EN 60950-1（加強隔離）
應用
  • 電源供應系統
  • 馬達控制系統
  • 隔離式DC-DC電源供應器
  • 照明控制系統
  • 電漿顯示器
  • 太陽能與工業變頻器
